產品概述
JZ-SEND-CS20-8K是一款播控功能強、可擴展性好、工作穩定性高的多媒體播控服務器。其采用高性能硬件，可滿足8K視頻的解碼和播放，以及4路4K@60Hz視頻信號輸出的性能需求，配合內置卡萊特精心研發的專業視頻播控軟件GrandShow，可同時解碼播放多種不同格式素材，實現多塊屏幕的分屏、異形拼接及組合等多種顯示方式，同時支持多圖層、多場景、多機級聯、無縫切換等功能特點，可以極大地滿足廣大視頻播控行業的應用需求。
l 支持4路Mini DP視頻輸出接口，單路Mini DP接口支持輸出4K@60Hz
l 支持點對點顯示，最大可支持≥3500萬像素
l 支持驅動8K@60hz(3840*21604096*2160@60Hz)
l 支持前面板觸控操作，可顯示設備信息、工程加載、場景切換、顏色調整等
l 支持視頻、圖文、PPT、文本等多種素材的播放
l 支持多場景的編輯、預覽、切換、保存和拷貝等
l 支持畫面凍結、底圖顯示、場景切換等快捷功能
l 支持10bit HDR視頻解碼播放
l 支持畫面任意旋轉、超長屏、異形拼接屏、不規則分割屏的畫面創意顯示
l 支持多種信號格式輸入，包括Video、VGA、DVI、IP流媒體、HDMI (Fu I I Hd全高清）、SD/HD-SDI、雙絞線信號，最大分辨率支持4KX2k復合視頻，對計算機視頻信號，能兼容各種常見分辨率，并可實現自定義非常規分辨率
l 系統可輸出HDMI和DP信號
l 支持信號源裁剪，以便于去掉信號源的黑邊或?qū)崿F(xiàn)圖像重點區域的放大顯示
l 支持輸入像素點進行精確裁剪
l 支持系統運行狀態實時監測，設備故障及播放素材異常預警
l 支持提前預覽播放場景內容和實時監視設備輸出畫面
l 支持外部MIDI控臺的快捷控制
l 支持NDI和采集卡的外部信號采集
l 支持多機主從備份
l 支持網絡喚醒、通電自啟動、定時關機功能，實現無人值守
l 支持Pad APP控制，實現畫面回顯以及場景任意切換等可視化操作
l 支持中控協議控制，實現場景切換、畫面播放、音量調節等功能

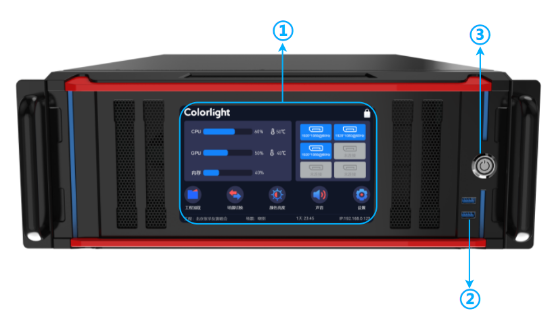

前面板
序號 | 名稱 | 功能 |
1 | 7英寸觸控液晶屏 | 可顯示服務器CPU、GPU和內存的運行信息、溫度以及輸出接口分辨率，通過前面板觸控液晶屏，可控制服務器的亮度、音量，以及場景的切換 |
2 | USB | 2路USB3.0接口，外接鍵鼠、U盤等設備 |
3 | 電源開關 | 開關設備電源 |

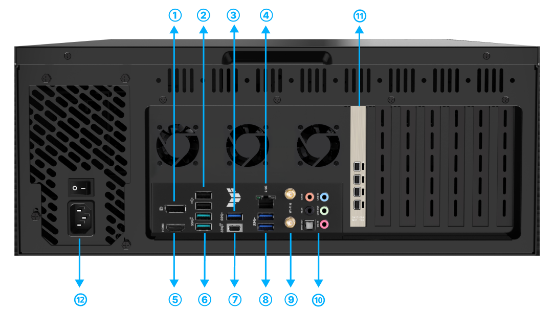

后面板
1 | DP | 1路DP 輸出接口，接LCD液晶屏顯示軟件編輯控制界面 |
2 | USB2.0 | 2x USB 2.0接口 |
3 | USB 3.2 Gen 1 | 1x USB 3.2 Gen 1 接口 |
4 | RJ45 | 2.5Gb網口 |
5 | HDMI | 1路HDMI 輸出接口，接LCD液晶屏顯示軟件編輯控制界面 |
6 | USB 3.2 Gen 2 | 2x USB 3.2 Gen 2 接口 |
7 | USB 3.2 Gen 2 | USB 3.2 Gen 2 Type-C接口 |
8 | USB 3.2 Gen 1 | 2x USB 3.2 Gen 1 接口 |
9 | 天線接口 | WiFi 6天線接口 |
10 | 音頻接口 | 音頻接口，支持7.1聲道 |
11 | Mini DP接口 | 4xMIni DP 顯卡輸出接口 |
12 | AC 100~240V | 交流電源接口 |
設備規格
型號 | JZ-SEND-CS20-8K | |
4U機架式機箱 | ||
操作界面 | HDMI×1/DP×1（最大4096×2160@60Hz） | |
操作系統 | windows 10正版操作系統 | |
CPU | 內核數8核，線程數16線程，處理器基礎主頻2.5GHz | |
內存 | 16GB DDR4 內存，內存頻率3200MHz，槽位數：4 | |
系統盤 | 500GB SSD硬盤，最大讀取速度：3100MB/S，最大寫入速度：2600MB/S | |
采集卡（選配） | HDMI、SDI、DP、DVI接口 | |
顯卡 | GDDR5x內存4GB ，單精度運算效能2.5 TFLOPS FP32 | |
視頻接口 | Mini DP×4 | |
單路最大輸出 | 4096×2304@120Hz | |
整機最大輸出 | 8192×4608@60Hz | |
電源 | 1個650W金牌電源，輸入電源：100-240V AC~50/60Hz 3A | |
音頻 | 音頻輸入和多聲道輸出 | |
網絡 | 2.5Gbps | |
播控軟件 | GrandShow軟件 | |
工作環境 | 溫度 | 0℃~45℃/32°F~113°F |
濕度 | 10%RH~80%RH，無冷凝 | |
存儲環境 | 溫度 | 0℃~50℃/32°F~122°F |
濕度 | 10%RH~90%RH，無冷凝 | |
電氣規格 | 電源 | AC100~240V，50/60Hz |
功率 | 300W | |
設備規格 | 凈重 | 17kg/37.5lbs |
尺寸 | 寬 483.0mm×高173.6mm×深506.1mm | |
廣泛應用于政府、學校、社區、圖書館、國企、私企、事業單位等多個領域
